Shandong TaoFong CNC Machine Tool Co., Ltd. هي واحدة من أبرز الشركات المصنعة والموردة لمركز التصنيع العمودي vmc850 في الصين، كما تدعم الخدمة المخصصة. مرحبًا بكم في شراء مركز التصنيع العمودي vmc850 عالي الجودة للبيع هنا من مصنعنا. تتوفر خدمة جيدة وسعر معقول.

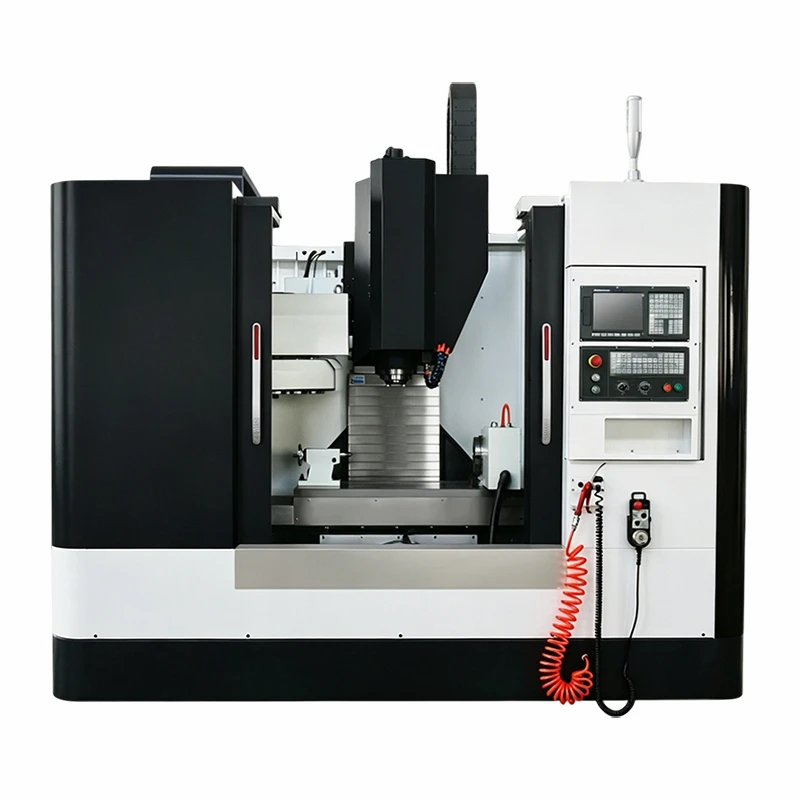

مركز المعالجة العمودي vmc850 هو مركز تصنيع رأسي أصبح يتمتع بشعبية متزايدة كمعدات عالية الكفاءة-لتصنيع الأجزاء التي تتطلب دقة عالية. من خلال التكامل بين تقنية التحكم في الحركة عالية الأداء- والتصميم الهيكلي القوي ووظائف التشغيل الذكية لضمان التشغيل الموثوق به والكفاءة والدقة الممتازة في التطبيقات الصناعية. يمكن لمركز المعالجة العمودي هذا إكمال عمليات الطحن، والحفر، والتثقيب، والنقر، وطحن السطح وغيرها من العمليات في وقت واحد بعد عملية تثبيت واحدة، وبالتالي تقليل الخطأ في موضع قطعة العمل أثناء المعالجة وزيادة الإنتاجية بشكل ملحوظ. يمكن أن تكون مصنوعة من معادن مختلفة، مثل الفولاذ الكربوني، الفولاذ المقاوم للصدأ، سبائك الصلب، النحاس وسبائك الألومنيوم، وبالتالي فهي مناسبة لتطبيقات التصنيع المختلفة. حجم طاولة العمل 1000 × 500 مم والحد الأقصى لمسافة التشغيل الآلي X-800*Y500*Z500mm؛ يمكن أن تصل سرعة المغزل إلى 8000 دورة/دقيقة. يدمج VMc850 كمية المعالجة الكبيرة والدقة. يتم صب الحديد الزهر-عالي الجودة HT300، جنبًا إلى جنب مع الأعمدة والأسرّة المقواة، مما يؤدي إلى صلابة ممتازة وخصائص منع الاهتزازات، مما يضمن أداءً مستقرًا على مدار فترة الخدمة الطويلة في -العمليات ذات الأعباء العالية. تم تجهيز نظام CNC عالي الأداء ليتمتع بنطاق عمل كبير بما فيه الكفاية، وعمود دوران من نوع BT40 لقطع العمل -الثقيلة، ويمكن لـ ATC إكمال مهام متعددة في وقت واحد.

مزايا المنتج

تصميم هيكلي معزز وأداء قطع مستقر

يعتمد VMC850 على قاعدة من الحديد الزهر-وهيكل عمود؛ ومن خلال تقادم هذه المكونات عمدًا لإزالة-الضغط المتماسك، يتم تقليل حساسيتها للاهتزازات أو التشوه عند السرعات العالية/الأحمال العالية بشكل فعال. لقد عززت الطبقة والأعمدة السميكة الاستقرار الهيكلي. ومن ثم، حتى في سيناريوهات القطع-العميقة أو المعالجة-المعدنية الصلبة-المعدنية، لن يكون هناك انخفاض في الأداء. محامل محكمة الغلق دقيقة للغاية داخل صندوق المغزل تحجب الرقائق المعدنية والأجسام الغريبة الأخرى التي تدخل لتحسين مقاومة التآكل لعمر الخدمة الطويل للمغازل، وتعزيز دقة الدوران.

القدرة على التكيف متعددة الاستخدامات والسلامة الشاملة

يمكن لمركز التصنيع أن يعالج قطع العمل متوسطة الحجم-الحجم-مثل الأجزاء الميكانيكية، والعفن، وبعض مكونات السيارات، وما إلى ذلك، وإكمال خطوات معالجة متعددة في موضع واحد. هناك العديد من وظائف حماية السلامة: زر التوقف في حالات الطوارئ؛ المغزل على -وظيفة إنذار السرعة؛ وظيفة الكشف عن الاصطدام بطرف الأداة؛ باب وقائي مغلق بالكامل لحماية حوادث تشغيل المشغل وتجنب حوادث تطاير الرقائق. يوجد ناقل قوي لرقاقة الطاقة وحاوية التقاط-رقاقة متسخة-كبيرة-للحفاظ على حالة التشغيل الخالية من الغبار-. يفي بمتطلبات علامة الجودة CE (المطابقة الأوروبية) وISO 9001 في الخارج.

دقة عالية وتحديد المواقع الموثوق به

تم تجهيز المحاور الثلاثة ببرغي دقيق من نوع C3-كرة-ودليل-خطي-مع-وحدات وظيفة التحميل المسبق لضمان حركة سلسة ودقيقة للمراحل؛ الانحراف الموضعي ضمن هذا النطاق أقل من 0.008/300 مم، بينما خطأ التكرار أقل من 0.006 مم. تم تقديم أيضًا جهاز تبريد المغزل لمنع نمو أحجام الأجزاء المتراكمة بسبب التسخين المستمر

الأتمتة الذكية والإنتاج الفعال

تم تجهيز جهاز VMC-850 بنظام GSK الذي يتضمن شاشة ملونة تعمل باللمس لإدخال البرنامج بسرعة، وإعداد المعلمات، ومطالبات التشغيل أثناء الأخطاء وما إلى ذلك. وفي غضون 5 ثوانٍ أو أقل لتغيير الأداة في تلك الفترة لتقليل عدد ساعات المعالجة الخاملة- وتحسين كفاءة الإنتاج. هناك ثلاثة أنواع من عناصر التحكم التلقائي، أو التشغيل التلقائي الجزئي، أو الأوضاع المحددة يدويًا؛ جنبًا إلى جنب مع مرحل التشغيل الذاتي- ومكون مستشعر الضغط-، فإنه يقوم بتشحيم الأجزاء الرئيسية بشكل دوري لزيادة عمر الخدمة. لقد وصلت إلى أعلى سرعة للاجتياز السريع ثلاثي المحاور كما هو مطلوب من خلال إنتاج الدفعة.

المعلمات التقنية الرئيسية للمنتج

تحديد	الوحدات	VMC850
حجم الجدول	مم	1000*500
السفر بالمحور X	مم	800
حركة المحور Y	مم	500
حركة المحور Z	مم	500
الأعلى. تحميل المنضدة	كجم	500
فتحة T (عدد-العرض*الخطوة)	-	5-18*90
الأعلى. سرعة المغزل	دورة في الدقيقة	8000
تفتق المغزل	مم	BT40
قوة المحرك الرئيسي	كيلووات	7.5
X/Y/Z سرعة اجتياز سريعة	م/دقيقة	24/24/20
سرعة قطع التغذية	مم/دقيقة	1-8000
نوع السكك الحديدية التوجيهية	-	السكك الحديدية الخطية
المسافة من محور المغزل إلى سطح العمود	مم	525
المسافة بين أنف المغزل وسطح الطاولة	مم	130-630
دقة تحديد المواقع	مم	0.0075
كرر دقة تحديد المواقع	مم	0.005
مجلة الأدوات	-	الذراع 24
الأعلى. قطر الأداة	مم	78/120
الأعلى. وزن الأداة	كجم	8
وزن الآلة	كجم	5000
البعد الكلي (الطول * العرض * الارتفاع)	مم	260023002800

تفاصيل الآلة القياسية

بناء الآلة

قوة عالية جودة عاليةHT300الحديد الزهر

نظام التحكم

معيار:جلاكسو سميث كلاين980/ كي إن دي1000 يتحكم

المغزل الدقيق التايواني

1. مغزل تايوانBT408000 دورة في الدقيقة

2. اجتاز اختبار تصنيف ISO للتوازن الديناميكي

مجلة الأدوات التايوانية

1. تايوانأوكادا مجلة أداة الذراع 16.

2. وقت تغيير الأداة 2-3 ثواني فقط.

المسمار الرصاص والاقتران
1 المسمار الرصاص العلامة التجارية الشهيرة،
2. محمل لولبي الرصاص باستخدام محمل SKF أو NACHI،
3. اقتران YC متصل مباشرة

القضبان الخطية الدقيقة التايوانية

1. السكك الحديدية الخطية ذات الأسطوانة عالية السرعة في تايوان ، يمكن أن تصل دقة تحديد المواقع إلى فئة ميكرومتر

نظام التشحيم

هيرججهاز تشحيم مركزي أوتوماتيكي.

Pمكونات نيوماتيكية

قياسي معإيرتاكمكونات تعمل بالهواء المضغوط

شنايدر للمكونات الكهربائية
1. مع المكونات الكهربائية للسلامة شنايدر
2. التوصيل السريع كمعيار قياسي

الاختبار
اجتازت كل آلة اختبار مقياس التداخل بالليزر واختبار قضيب الكرة من Renishaw

سيناريوهات التطبيق

01/

تصنيع المكونات الميكانيكية:يتم استخدام VMC850 بشكل شائع في مصانع المعالجة الميكانيكية-لتصنيع مكونات ميكانيكية متوسطة الحجم-، بما في ذلك التروس والمجموعات الهيدروليكية وبعض أنواع إطارات الآلات. يمكن للدقة العالية- والأداء المستقر أن يلبي متطلبات دقة الأبعاد لتجميع المكونات في الآلات الثقيلة أو إنتاج المعدات العامة. أداة-الاسترداد الذاتي-تغيير الجهاز، تمت ترقية العملية السريعة لإنتاج الدفعات الكبيرة-لخفض التكلفة لكل وحدة وتحسين استقرار المنتج.

02/

معالجة القوالب والقوالب:تنطبق على محطات العمل العفن. يعالج قواعد القالب ونوى القالب وأجزاء التجويف التي تتطلب دقة عالية. صلابة الآلات لعمق المعالجة العالي في قالب الفولاذ، مما يقلل من أحمال التلميع اللاحقة وفقًا لذلك. يمكن أن يساعد نظام ATC المكون من 24-محطة في تغيير الأدوات بسرعة، وتلبية مجموعة متنوعة من-متطلبات تصميم القالب المعقدة، والحفاظ على-الدقة العالية والإنتاج المستقر للتشغيل بسلاسة.

03/

إنتاج مكونات السيارات:يمكن لـ VMC850 التعامل مع أجزاء السيارة مثل حامل المحرك ومكونات الهيكل وجزء ناقل الحركة في صناعة السيارات. يمكن أن تلبي دقتها العالية وسرعة المعالجة السريعة معايير الجودة الصارمة للسيارات لضمان سلامة المنتج وموثوقيته. يتعامل مع مواد السبائك-عالية القوة، بما يتماشى مع اتجاهات تطوير التكنولوجيا-الخفيفة الوزن والعالية-لمواد مكونات السيارات.

04/

الأدوات الدقيقة والمعالجة المخصصة:مناسب لمصانع الأجهزة الدقيقة ومناطق عمل المعالجة-المخصصة. نقوم بمعالجة الأدوات الدقيقة والمنتجات المعدنية -المخصصة للتكيف مع -الدفعات الصغيرة والعديد من أنواع متطلبات الإنتاج. أوضاع مرنة، ودقة عالية، وقادرة على تصنيع الأجزاء بدقة لتلبية متطلبات التخصيص لمختلف العملاء.

التعليمات

س: ما هي المواصفات الرئيسية لمركز المعالجة العمودي vmc850؟

ج: حجم طاولة العمل: 1000 × 500 مم؛ الحمولة المقدرة: 500 كجم. حركة المحور X/Y/Z-: امتداد يصل إلى 850×450×500 مم؛ نطاق سرعة المغزل: 0-8000 دورة في الدقيقة. يتم توفير محرك رئيسي مؤازر يعمل بالتيار المتردد بقدرة 7.5 كيلو وات ونظام ATC مكون من 24 محطة. خطأ تحديد المواقع: ±0.005/300 مم؛ خطأ تحديد موضع التكرار: ± 0.003 مم. الأبعاد الإجمالية هي 2900×2300×2550mm؛ الوزن الصافي: 4800 كجم؛ استخدم مصدر طاقة ثلاثي الطور بجهد 380 فولت.

س: ما هي المواد التي يمكن لـ VMC850 معالجتها؟

ج: يمكن معالجة مختلف المواد المغناطيسية مثل الفولاذ الكربوني، الفولاذ المقاوم للصدأ، السبائك Stee1l، Tool Steel؛ معادن غير حديدية: النحاس وسبائك الألومنيوم. مناسبة لمختلف المعادن الصلبة أو الناعمة، والأشكال والأحجام المختلفة؛ يمكن استخدامها في العديد من المناسبات الأخرى.

س: كيف يعمل نظام تبريد زيت المغزل؟

ج: تتدفق جميع أنظمة تبريد المغازل-على الأنواع، باستخدام الزيت لتبريد وإزالة الحرارة المتولدة أثناء التدوير؛ وبالتالي، تقليل التشوه الحراري على المغزل لتحقيق استقرار أفضل للدقة الموضعية. يتم ضبطه تلقائيًا للحفاظ على الحالة المناسبة لزيت التبريد المستخدم عند التشغيل بشكل طبيعي.

س: هل VMC850 مناسب للمعالجة المخصصة للدفعات الصغيرة-؟

ج: نعم هو كذلك. يمكن لأنظمة CNC أن تحتوي على العديد من برامج المعالجة والتبديل بينها بسرعة لأجزاء مختلفة. يمكن لأوضاع التشغيل اليدوية وشبه التلقائية- معالجة الأجزاء المخصصة بمرونة؛ يعمل نظام ATC المكون من 24 محطة على تقليل وقت تغيير الأداة لتحسين الكفاءة والتوازن في إنتاج الدُفعات الصغيرة-.

س: ما هي خدمات ما بعد-المبيعات المقدمة؟

ج: بشكل عام، ضمان لمدة سنة واحدة. نحن نقدم الدعم الفني عبر الإنترنت-على مدار الساعة-، وتسليم قطع الغيار الأصلية (بما في ذلك المغزل والكرة-البرغي وأداة القطع-)، بالإضافة إلى-التدريب على تشغيل الموقع بدون رسوم. يمكننا توفير-خدمات الإصلاح في الموقع، وستصل قطع الغيار.
