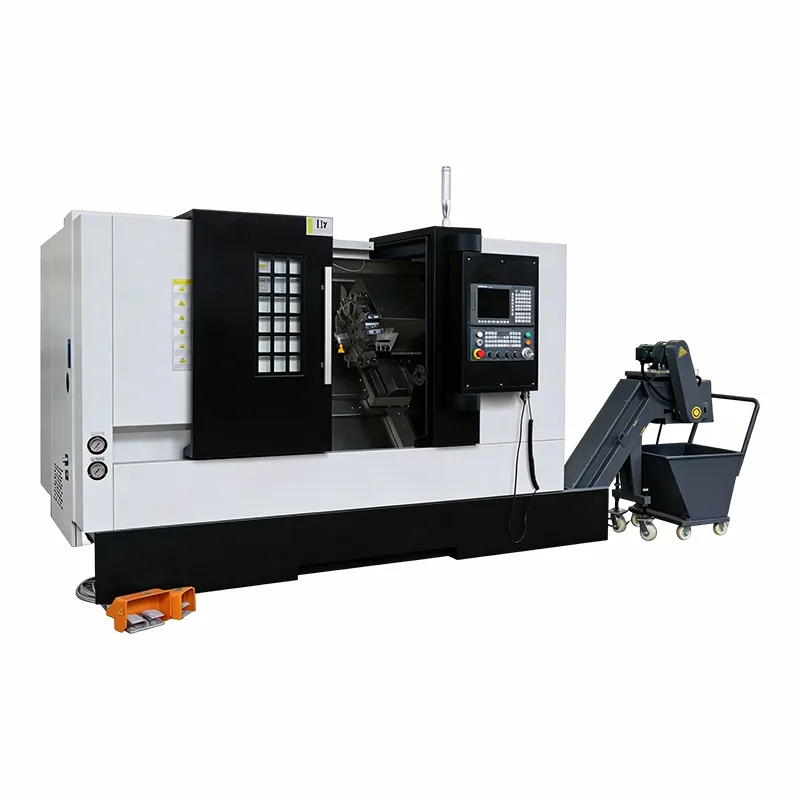

Tck63 مخرطة CNC ذات السرير المائل

يتميز TCK63 بخاصية مميزة: تصميم سميك ومتكامل لمنصة بزاوية 45 درجة، والتي توفر مساحة مقطعية موسعة - مع توزيع محسن للقوة مقارنةً بالأنظمة الأساسية ذات الزوايا الصغيرة-. يمكن للجزء المصنوع من الحديد الزهر-عالي الجودة-، بعد ثلاث معالجات تعتيق صناعية للتخلص من جميع الضغوط الداخلية، أن يعمل بثبات تحت ظروف الأحمال الثقيلة-على مدى فترة طويلة دون التأثير على دقة الاستواء. يبلغ الوزن 5000 كجم، وهو يوفر دعمًا قويًا للمعالجة المستقرة لقطع العمل الثقيلة-ويتجنب تشوه قطع العمل-، وهو ما يتجاوز بكثير قدرة تحمل المخرطة المائلة الصغيرة.

غالبًا ما تتراكم في المخارط المسطحة-الرقائق وتواجه مشكلة في دقة التصنيع؛ ومع ذلك، ونظرًا لهيكل السرير- المنحدر بمقدار 45 درجة، فيمكنه تحقيق إزالة الرقاقة بمساعدة الجاذبية-. أثناء عملية القطع، تتدفق الرقائق وسائل التبريد بشكل طبيعي إلى ناقل الرقائق الأوتوماتيكي المدمج-بسبب الجاذبية، وبالتالي تجنب تراكم الرقائق على طاولة العمل وطرق التوجيه بالإضافة إلى الأجزاء الدوارة؛ تقليل وقت التنظيف اليدوي بنسبة 85%، وأتمتة النظام باستمرار لزيادة عمر الخدمة للأدوات ثلاث مرات؛ يمكن أيضًا أن يعزز بشكل كبير إنتاجية الإنتاج واستقرار العملية.

مزود بنظام CNC عالي الأداء-(قياسي GSK980TDc أو Siemens أو FANUC أو Mitsubishi اختياري)، قادر على البرمجة التلقائية، والتحقق من البرامج، وأجهزة الاحتفاظ بالمعلمات، وتعديل الموقع-، وما إلى ذلك، ويحتوي على واجهة LCD ملونة جذابة لجعله -سهل الاستخدام حتى للمستخدمين ذوي الخبرة. يمكن أن يعمل البرج المؤازر-الموضع 12-بفعالية عند السرعة العالية مع الحد الأدنى من وقت الماكينة-. يعمل محرك التردد المتغير 15-18.5 كيلووات، 40−4,000 دورة/دقيقة- على دفع المغزل مباشرة مع سرعة قابلة للتعديل وأداء عزم الدوران؛ تتمتع بقدرة جيدة على التكيف مع مجموعة واسعة من قطع العمل-التي تتم معالجتها بواسطة ماكينات CNC، مثل السبائك المعدنية الخفيفة-، وسبائك الألومنيوم متوسطة الحجم-، والمواد-الثقيلة-الفولاذية عالية القوة. يتم ربط نظام التغذية مباشرة من خلال لولب كروي عالي الدقة محمل بالمحرك المؤازر، وقد وصلت دقة موضعه إلى ±0.01 مم في كلا الاتجاهين X/Z؛ لا يزيد خطأ تحديد موضع التكرار عن ± 0.006 مم بالنسبة لهذه القيمة.

تصميم سرير مائل بزاوية 45-درجة- يعمل على تحسين بيئة العمل لتسهيل وصول المشغل إلى منطقة عمل الماكينة وبرج الأدوات ولوحة التحكم خلال فترة عمل أطول دون تعب. تمت إضافة غطاء حماية كامل وآمن ومزود بوظيفة قفل -أمان مضمنة- لضمان أمان العمال ومنع حدوث أعطال بسبب قطع زيت الكبريت أو اختراق الحطام له. يحتوي نظام التشحيم المركزي الأوتوماتيكي على وظيفة تزييت ثابتة كميًا- لتوجيه الأجزاء، والبراغي الكروية، وما إلى ذلك، لتقليل تكاليف التآكل والصيانة. يعمل التصميم المعياري والخطأ الذكي-وظيفة الإنذار على تحسين عملية استكشاف الأخطاء وإصلاحها؛ لقد وفر الهيكل المدمج أكثر من 20% من مساحة ورشة العمل مقارنة بالمخارط المسطحة العامة لنفس مواصفات المعالجة.
